Portfolio comprehensivam offerimus inter resistores, unitates braking, reactoras, filtras potentias et transformatores, cum optionibus plenae consuetudinum ad diversa applicationis requisita occurrentes.
Modulus braking adhibetur, cum variabilis frequentia coegi eget facultatem braking additional dynamicam. Viam electricam gubernatam praebet energiae regenerativae cum DC-bus voltage in fractis oritur.

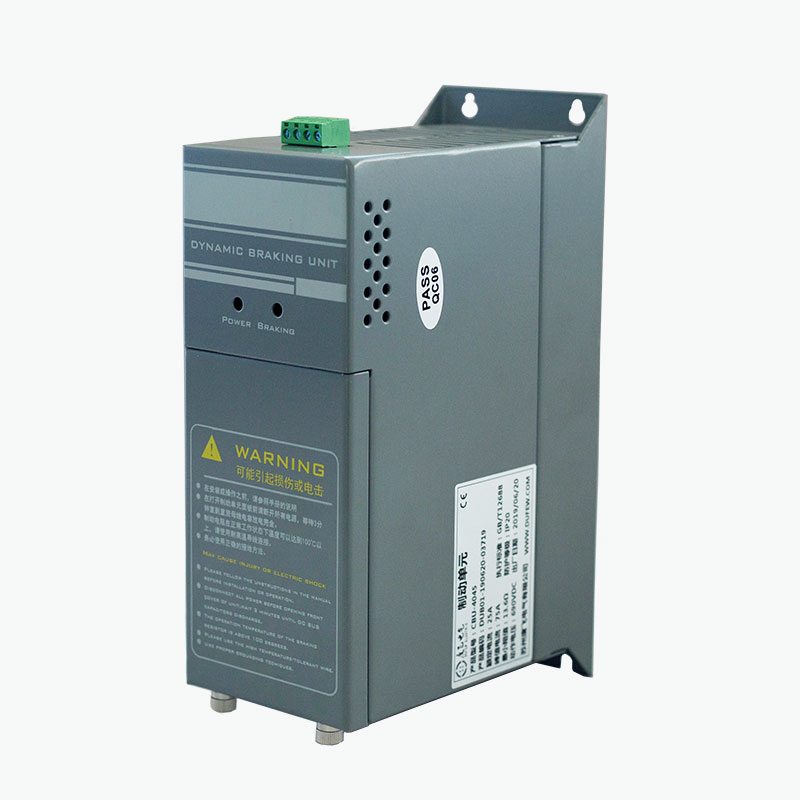

Series CBU iungitur inter VFD DC bus et resistenti externo fracto. Modulus monitores DC-bus voltages ac IGBT circuitionem mutandi moderatur secundum limen bratrici conformatum.
Dissimilis ratio coegi regenerativi, gyrus braking industriam ad utilitatem eget non reddit. sed vis regenerativa transfertur ad resistentem frangendum et in calorem convertitur.
Configuratio haec applicabilis est ad systemata depellenda ubi insufficiens est aedificatio VFD in capacitate braking vel ubi quaeritur ambitus fracti externus.
In operatione motore normali, energia electrica ex VFD ad motorem suppletur. In celeri retardatione seu operatione nimiae, directio energiae regredi potest et motor temporaliter ut generans operatur.
Vis regenerativa tunc ad VFD's DC bus revertitur, causando bus intentione crescendi.
Series CBU huic intentioni respondet per sequentem seriem:
DC-bus intentione surgit → IGBT volvitur ad → Braking Resistor recipit Regenerativus Energy → Energy convertitur ad æstus → DC-Eus intentione cadit → IGBT Avertit
IGBT igitur munera ut electronice moderata transibit inter DC bus et resistor braking.
Limen mutatorium determinat cum circa fractis ambitus activum fit, dum resistor determinat quantum vis regenerativa dissipari potest. Utrumque igitur moduli et resistor seligi debent secundum intentionem activitatis, vim fractis, frequentiam fractis, et cycli officium.
Series CBU in consilio tabularum graduum integrali utitur. Praecipua braking et vigilantia functiones modulo magis insertae sunt quam inter plures partes distinctos ditionis distributae.
Modulus incorporat:
- IGBT potestas mutandi circuitio
- DC bus intentione deprehensio
- Braking control circuit
- Temperature magna
- Refrigerationem fan imperium
- Culpa tutelae
- Nullam culpa output
- DC bus et resistor braking terminals
Structura ad integrationem directam destinata est in arcanis congruis VFD potestate.
Resistentor externus braking componentium separatum manet, quia responsabilis est energiam electricam in calorem convertendi.
Circuitus braking utitur IGBT ut principale mutandi fabrica. Status commutandi secundum intentionem DC-bus magis quam per componentes commutationes mechanicas moderatur.
Moduli monitores temperandi operandi et ventilabrum refrigerandum moderatur secundum limites temperatus determinatos. Series CBU incipit ventilabrum circiter 45°C temperatura moduli et tutelam plusquam temperaturas circiter 85°C praebet, secundum producti configurationem.
Modi plures in parallelis coniungi possunt cum capacitas braking inquisita facultatem unius unitatis excedit. Synchronisatio instrumenti pro operatione ordinatae providetur.
Limen fractum configurari potest pro diversis conditionibus DC-bus intentionis. Ad rationem 380 VAC, officinas obitus DC690V est, cum aliis gradibus mutandi secundum certa configuratione praesto.
Modulus functiones tutelae incorporat pro conditionibus, ut supra voltatio, supercurrent, brevis circuitus, et nimium temperatura. Nullam output pro magna culpa externa praesto est.
Circuitus braking, temperantia electronicarum, vigilantia temperatura, et culpa interfaciendi in unum conventum integrantur, modulus permittens intra spatium VFD dicionis scrinii instituendi.
| Parameter | Specification |
|---|---|
| Systema Voltage | 220 VAC / 380 VAC / 690 VAC |
| Braking Voltage --- 220 VAC System | DC 340 / 360 / 380 / 400 / 420 V ±10 V |
| Braking Voltage --- 380 VAC System | DC 630 / 660 / 690 / 730 / 760 V ± 10 V |
| Braking Voltage --- 690 VAC System | DC 1140 V±10 V |
| Imperium Modus | Automatic DC bus intentione magna |
| Hysteresis | ≤10 V |
| Parallel Responsio | ≤1 ms |
| Fan Satus Temperature | 45° C moduli temperatus |
| Praesidium Overtemperate | 85°C |
| Culpa output | Nullam: 0.6 A/250 VAC; 2 A / 30 VDC |
| Praesidium Degree | IP20 vel supra |
| Flamma Retardant Romani | UL94V-2 |
| Standard | GB/T 12668 |
Nota: parametri operationes actuales pendent ex exemplari delectorum CBU et applicatione. Resistor braking par esse debet modulo et rationi abigere.
A typicam institutionem constat:
VFD DC Bus → Braking Module → Braking Resistor
VFD controllata celeritatis motoria et torques. Commutatio unitas regit cum resistor cum DC bus coniungitur, dum resistor regeneratum electricam industriam caloris dissipat.
| Component | Praecipua Function |
|---|---|
| VFD | Imperium motor celeritate et torque |
| DC Bus | Vinculum DC praebet per quod industria regenerata redit in braking |
| Braking OMNIBUS | Circuitus fractis connectit cum DC-bus intentione ad limen conformatum pervenit |
| Braking Resistor | Convertit regenerativam electrica industria in æstus |
Modulus et resistor eligendae sunt sicut ambitus braking par. Resistentia valor, rating potentia, energia braking, officium cycli, ac DC-bus intentione simul potius quam independenter specificatae considerari debent.
| Applicationem | Quid Dynamic Braking requiri |
|---|---|
| Hoisting armorum | Onus suspensum deminutio potentiae industriae ad DC bus redire potest |
| Elevators | Celeri retardatio et motus deorsum possunt energiam regenerativam generare |
| Centrifuges | Alta inertia gyratoria in retardatione industriam significantem producere potest |
| Machina instrumenta | Brevis retardatio temporum potest causare DC bus intentione oriri |
| Machina rhoncus | Repetita celeritate mutationes requirere additional braking facultatem |
| Industriae baptismata apparatu | Rotating onerat necesse est retardationem contineri |
| Systemata importare | Overhauling onerat industria motus in deorsum regenerare possunt |
| VFD incepta retrofit | Existens foras requirere potest additional facultatem braking extra |
Necessitas moduli fractis ex energia ipsa regenerativa et fractis officiis potius quam solius motoris constitui debet.
| Parameter | Quod ad Check? |
|---|---|
| Coegi intentione | 220 V, 380 V, 690 V ratio intentionis applicabilis |
| DC bus Voltage | Normalis et maximam operating intentione |
| Motor Power | Rated motricium output |
| Type onus | Inertiae, overhauling, tollens vel onus |
| Receleratio Tempus | Requiritur tempus celeritatem reductionem |
| Braking Frequency | Numerus braking certe per operating exolvuntur |
| Officium Cycle | CENTESIMA temporis braking |
| Braking Resistor | Resistentia, potentia et scelerisque rating |
| Scrinium Conditions | Praesto spatio, evacuatione et temperatura ambiente |
| Parallel condicio | Num additional modules requiruntur |
Ad technicam electionem, utilissima notitia est:
exemplar mina + ratio voltage + potentia motoria + onus type + retardatio tempus + braking frequentia + officium cyclum + braking resistor data.
Modulus institui debet secundum figuram CBU wiring ac VFD fabricantis DC bus requisitis.
Clavis puncta includunt:
1. Confirma VFD DC bus intentionis congruere cum modulo delecto.
2. Componere resistenti resistenti braking potentiae aestimationem ad circa brakingi ambitum.
3. Serva DC bus et nexus fractis convenienter magnitudine et tam brevi quam practica.
4. Provide aptam ventilationem circa modulum.
5. Retinete braking resistor ab elementis sensitivo caloris.
6. Nullam culpam coniungere cum magna culpa externa requiritur.
7. Comproba omnes nexus electricas antequam in dc bus operando.
Quia resistor braking potest ad altas temperaturas in operatione pervenire, eius locus inscensus et scelerisque alvi peculiarem attentionem requirunt.
Dufew Electric fabricat CBU Series ut partem suae potentiae electronicorum portfolio producto, cum processibus productionis et inspectionibus componentibus electricis clavibus obtegentibus, nexus, insulationes, functiones ditionis, et altiore producti effectus.
Secundum exemplar et applicationem, productio et inspectio electronic component inspectionem, IGBT componentium verificationem, PCB conventus inspectio, terminalis inspectio, insulatio probatio, munus electricae probatio, munus tutelae verificationis, temperatura moderatio verificationis, culpa Nullam probatio, ac producta ultima inspectio.
Productis inspectionis monumentis et documentis technicis specialibus provideri possunt secundum exemplar et consilium requisita ad productum aestimationem et verificationem technicam sustentandam.
Series CBU fabricatur secundum applicabiles requisita GB/T 12668.
Dufew Electric etiam ISO et CE tenet certificationes in sua qualitate et productum obsequio systematis. Testimonia applicabilia et documenta technica confirmari debent secundum specificam configurationem producti.
Ad applicationes quaerunt additamenta systematis coegi-partiti, Dufew electrici producti electrici includit:
Braking Resistores · Braking Choppers · Moduli Braking · Input Reactores · Reactores Reactores · DC Reactores · EMI Filtra · dv/dt Filtra · Sine Wave Filtra · Harmonic Filtra · Transformers · Resistores Industriales
Haec componentia braking, eliquare, reactoria et potestates potestates requisita in systematibus activitatis industrialis adhibentur.
Module Braking moderatur translationem energiae regenerativae a VFD DC bus ad resistentem externum braking cum intentione brachii ad limen braking figuratum pervenit.
N. Modulus est componentis mutandi, dum resistor energiam electricam regenerativam in calorem convertit. Simul operantur ut ambitum dynamicum frangentes.
Trans VFD DC bus iungitur et normaliter prope ad coegi inauguratur cum cistella layout permittit. Connexio sequi debet figuram producti wiring et specificationes fabricae fabricationis.
Resistentia valor, rating potentia, energia braking, frequentia braking, et officium cycli omnes considerari debent. Resistente quoque compatitur cum DC bus intentione et unitas delectis.
Ita. Unitates multiplices in parallelis coniungi possunt cum capacitas braking additional requiritur. Parallela operatio congruentem synchronisationem requirit, DC-bus wiring, configurationem resistor, ac administrationem scelerisque.
Munus braking fundamentalis automatice secundum DC-bus intentionem operatur et programmationem programmandi normaliter non requirit. Recta wiring, resistor lectio, refrigeratio, et nexus tutelae ante operationem cohibendae sunt.
Ita. Constructio in tabula graduum integrationem arcae concedit, dummodo adaequatae alvi electricae, evacuationis, caloris dissipatio et spatium institutionis praesto sint.
Utilis notitia includit intentionem coegi, potentia motoria, genus onus, tempus retardatio, frequentia braking, officium cycli, resistor determinationes braking condiciones institutionesque. Hi ambitum aptam ad applicationem configurationem adhibent definiendam.
Pro CBU Series lectio, Dufew Electric suadet ut sequentia informationes praebeat:
Exemplar depelle · Ratio voltage · Potentia motoria · Typus Lond genus · Receleratio tempus · Braking frequentatio · Officium cyclum · Braking resistor specificatio · Scrinium condiciones institutionis
Electio in systemate braking perfecto fundari debet potius quam sola potentia motoria. Aditus hic adiuvat opportunitatem moduli aestimationem determinare, configurationem resistentem, dispositionem parallelam et requisita scelerisque.
